机床用途
本机主要用于幕墙、阳光房、洁具等行业超大截面铝型材的任意角度切割及开料。采用24寸硬质合金锯片，带600锯片1张，并辅以手动喷油冷却润滑装置，手摇螺杆式进刀，据有进给平稳、加工表面光洁度高、加工精度高等特点。
结构亮点
1、本机主要由手摇螺杆式进刀装置、气动压料装置、手动喷油冷却润滑装置、电机、机架等部分组成。
2、进刀装置采用矩形螺杆螺母，人工手摇螺杆，进刀速度可控，设备结构简单，易于维护。
产品参数
锯切宽度和高度 |
最宽550 mm |
主电机功率 |
3kw |
主电机转速 |
1400r/min |
主轴转速 |
2625r/min |
锯片尺寸 |
Φ30XΦ600(24寸)X144T |
| 锯片上下调节高度 | 50mm |
锯片进给速度 |
0~3m/min |
| 靠板调节角度 | ±90度 |
| 工作气压 | 0.5~0.8MPa |
| 电源 | 380V/50Hz |
| 主机外形尺寸 | 1600X900X1350mm |
| 主机净量 | 200kg |

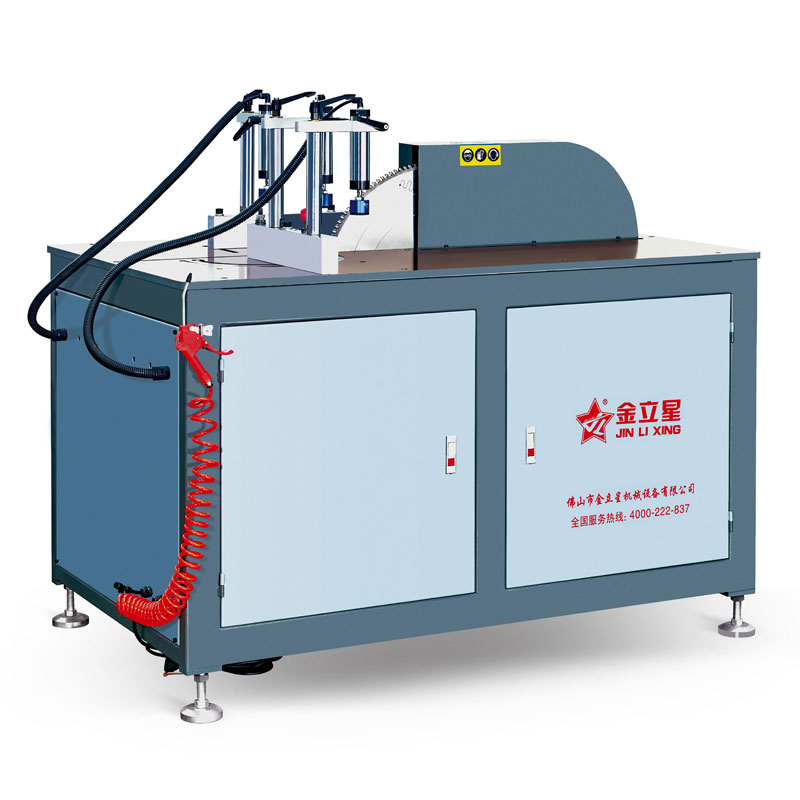

产品图片
使用操作
1.角度的调整
台板上有三个常用的角度定位孔：90°，±45°，对于这三个角度，插销插入，锁紧即可。对于其余角度，需参考刻度尺，将靠板转到需要的角度，再锁紧。
三个角度定位孔示意图
2.皮带的张紧及更换
电机座通过四根螺杆倒吊安装，皮带的张紧及更换，调节电机座的夹紧螺母即可。
皮带的张紧及更换
维护保养
1.气源处理器的分水器要经常放水，每周清洗一次。
2.油雾器的油桶内注入锯片专用切削液，并保证一定液位，喷油量根据需要，将节流阀调节到适当位置，大概每分钟三滴左右。
注意事项
开机前先检查电机旋向，确保电机旋向正确后方可开机工作，锯片旋向与锯片罩上旋向标示要一致。新机调试接电线时，如电机为三相电机，则电机一定要试正、反转。新装机接电线时，必须用可靠的插线板，电源进线不得小于1.5mm2，工作时电源电压不得低于正常电压的5℅,以防电机不能正常工作。
相关标签：开料锯
