机床用途
该组角机是高档铝门窗生产专用设备，适用于角码结构型铝门窗90°角的连接。
结构特点
1、主要组成
本机由机体、工作台、定位油缸、辅助定位器、冲铆器、组角油缸、组角滑板、电控盘、脚踏开关等主要部件组成。气动系统由电磁阀。压力表、油雾器、水分离器等组成。液压系统由液压泵、电磁阀、高压油管、液压继电器等 组成。详见气液原理图。
2、工作原理
由组角油缸推动组角滑板，组角滑板向前运行，同时推动左右冲铆轴，由冲铆轴上的组角刀对铝门窗90°角的连接。
3、结构特点
本机是在吸收国内外同类产品优点的基础上开发的新机型，采用气、电、液联合操作控制。由于采用了机械联动新结构，消除了油压波动对组角质量的影响，使组角完全同步，组角深度更加一致，组角的90°角度更加精确。另外，前后定位采用上下可调，前后距离可调的定位装置。适用于加工不同断面形状和尺寸的型材。
产品参数
电机功率 |
1.5kw |
电机转速 |
1400R/min |
油泵最大压力 |
16MPa |
气源工作压力 |
0.5-.08MPa |
| 耗气量 | 2L/min |
油箱容量 |
20L |
| 总级角压力 | 48KN |
| 组角缸行程 | 98mm |
| 主定位块调整范围 | 70mm |
| 行程次数 | 30次/分 |
| 电源 | 三相四线制380V 50HZ |

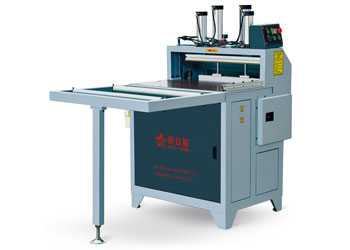

产品图片
液压组角机组角区域
液压组角机操作控制台
JLX-6090X操作流程图

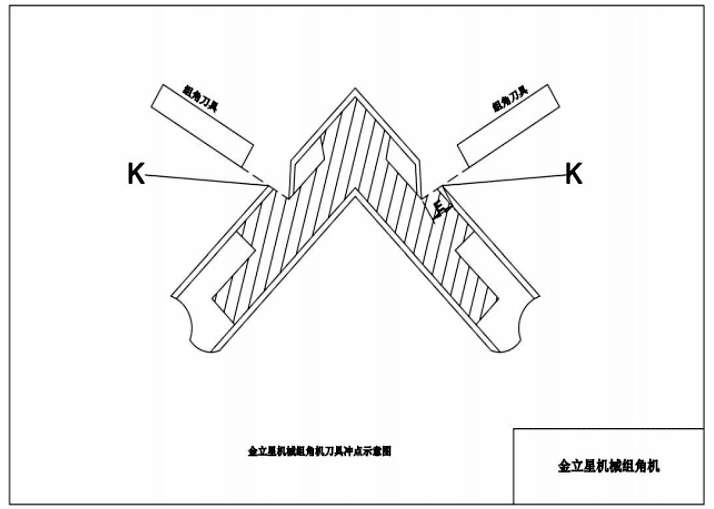

组角机JLX-6090X刀具冲点示意图
维护与保养
气源三联体（分水滤气器、压力表、油雾器）的调整
分水滤气器每班放水，每周清洗一次，压力表调到0.0.8MPa 。油雾器注入L-MH32液压油，并保持一定油位，油量调到1滴/分钟。
液压系统
1.油泵的工作介质为液压油，冬季使用L-HM32液压油，夏季可用L-HM4压油。
2.油箱的液面保持在油标的中心线以上，以防油泵吸空，加油时应用120目滤网滤去油中的杂质。经常使用时，一般每两个月清洗一次油箱，滤油器半年清洗一次，同时更换新油。
3.正常油温为20℃-50℃,油温过高时需要采用冷却措施或停泵，待油温正常才能工作。油温过低时，不允许直接工作，需采用加温措施，可通过外加温或低压运转来提升油温。
4.泵的工作压力不准任意提高。
5.高压油管长期使用，由于胶管的老化，各处的损伤会造 成胶管耐压强度降低，应注意定期检查，必要时更换。
