产品用途
用于加工铝合金型材中各种形状的通孔。利用靠模，将靠模板中孔的形状，按1:1的比率复制到工件上，或用机床上的限位块铣出所需要的方形孔。
产品亮点
1.特色的滚珠精密转盘结构，令角度摆动灵活、精准，结构稳定；
2、工作台及靠板缝隙小，有利于余料的横向移动避免打料；
产品参数
| 型号 | JLX-305技术参数 |
工作台面积（长×宽） |
512×175mm |
立铣头左、右移动最大距离 |
260mm |
立铣头前、后移动最大距离 |
140mm |
立铣头左右最大仿形加工范围 |
240mm |
立铣头前后最大仿形加工范围 |
100mm |
| 立铣刀直径 | 最大Φ8mm 最小Φ5mm |
立铣刀转速 |
12000r/min |
| 电动机功率 | 1.1kw |
| 电动机转速 | 2830r/min |
| 压料气缸工作气压 | 0.6～0.8MPa |
| 外型尺寸（长×宽×高） | 640×660×1400mm |

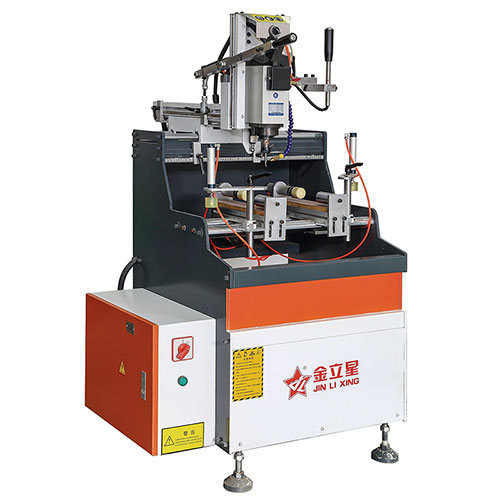

产品图片
机床润滑
主轴上装两个滚动轴承，用7018号高速轴承润滑脂润滑，半年更换一次。更换时先卸去立铣刀、锁紧螺母、弹簧夹紧头，然后拆卸两端轴承盖，取出轴承清洗，加润滑脂后安装。对直线运动轴承，在圆柱导轨上加机油润滑，用30号机械油，每班两次。若附粘在圆柱导轨上的润滑油出现黑色状态，需增加加油次数，减少轴的磨损。
油壶内的机油流入喷嘴，喷射到铣刀上，进行冷却润滑，用30机械油，储油量应占油壶容积的2/3以上。关节轴承及其他运动部位，均采用30号机械油，滴油润滑。仿形针座中的两个滚动轴承，装配时已加润滑脂，不需定期润滑。
机床的调整
1、立铣头的调整

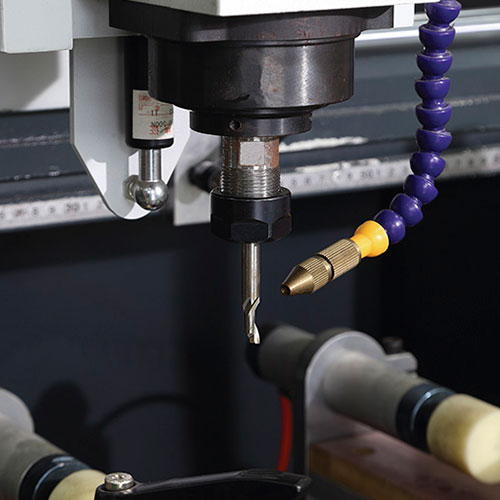

立铣头上装有电机、皮带轮、主轴和铣刀。松开电机下面法兰上的四个螺钉，转动立铣头后面的调节螺栓，移动电机，可调整皮带的松紧程度。滑动座的左上方有一个固定挡块，立铣头左端有两个活动定位块，可调整仿形针前后移动距离，则可限制铣刀前后移动距离。距离的大小，根据待铣削型材孔的尺寸而定。
2、仿形针的调整
仿形针端部制成直径为Φ8台阶轴，经淬火处理，仿形加工时仿形针沿靠模移动。针座又装在主轴滑座左侧的T形槽内，松开固定的内六角螺钉，针座可前后移动，铣刀也作前后移动；拧松仿形针固定螺钉，提起小蘑菇形把手，仿形针作上、下移动，可根据仿形需要将仿形针插入其仿形的孔内。
仿形模板上的孔，用户可根据需要用线切割工艺割出。
3、左、右移动位置的调整
仿形支架两端装有二个限位块，松开锁紧螺钉，限位块可以左、右伸缩，限制了主轴滑座左、右移动位置，即限制了仿形针和铣刀左、右移动距离。限位条伸缩到所需的尺寸后，用螺钉锁紧。
