机床用途
大气动双轴铣榫机是用于工业铝型材、铝合金门窗料的端面接口铣榫的专用铣削设备。
结构特点
1、本铣榫机主要由平移式气液送料装置、气动压料装置、自动喷油冷却润滑装置、电机、机架等部分组成。
2、工作时，料走刀不走，由送料气缸、气液转换器、单向节流调速阀、喷油咀等装置完成进料铣削动作。
3、进料时。开始喷油润滑，进料速度可无级调速，由单向节流阀完成。大气动双轴铣榫机外形如下：

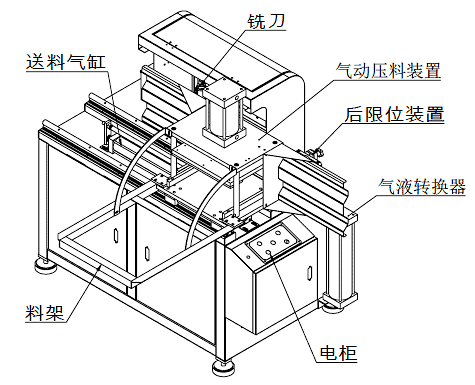

大气动双轴铣榫机JLX-X2D-150B外形
产品参数
铣削范围：宽度X高度=360X150mm，可并排放几根料。
主电机功率 |
2×2.2kw |
主电机转速 |
2840r/min |
铣刀尺寸 |
Φ32 XΦ150 (6寸) ～Φ200(8寸) |
工作气压 |
0.5~0.8MPa |
外形尺寸 |
长×宽×高=1400×1400×1400mm（宽含料架） |
电源 |
380V,频率50Hz |
| 重量 | 400kg |

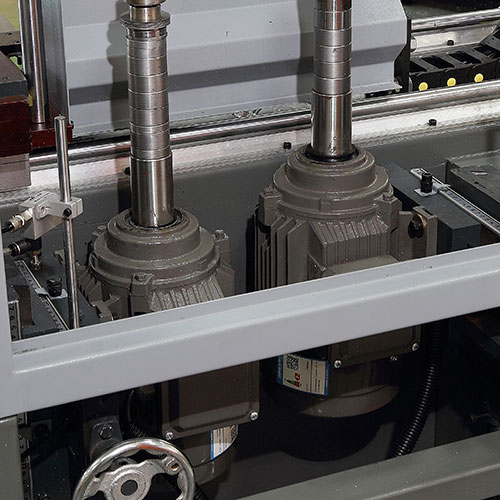

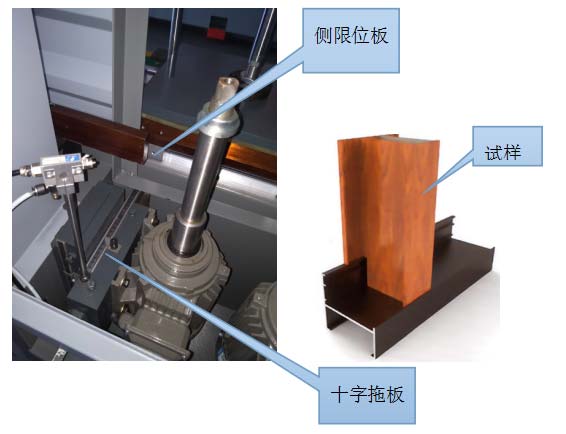

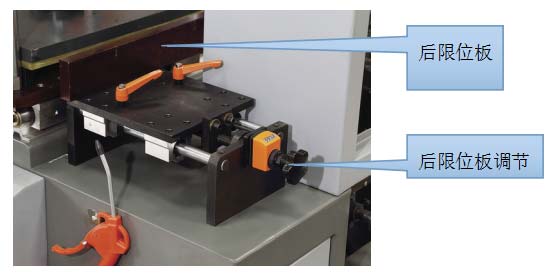

产品图片
本机机身必须接地，接地时采用黄绿双色线，截面积不小于1.5平方毫米，接地后机身与主接地点之间的电阻应小于4Ω,以免发生意外。
工作完后，如果不继续使用铣榫机，请关闭电源。

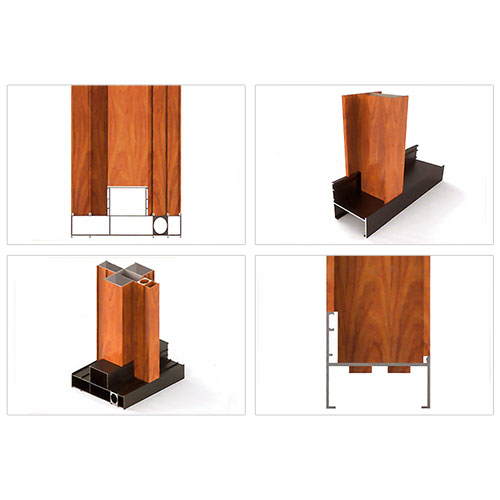

批量生产时，跟据台板及型材的宽度，可同时铣几根料。
维护与保养
进刀导轨活动处，要经常注油。气源处理器的分水器要经常放水，每周清洗一次；油雾器注入30号机油，并保证一定油位，油量调整到每分钟三滴左右。
注意：开机前先检查电机旋向，确保电机转向正确后才可开机工作。本机电机逆时针旋转。新机调试接电线时，如电机为三相电机，则一定要注意正反转，电机反转不得超过两秒。
