数控外摆双头锯JLX22L-500C-4500
  • 数控外摆双头锯JLX22L-500C-4500

数控外摆双头锯JLX22L-500C-4500

CNC external swing double head saw JLX22L-500C-4500

  • 厂家指导价:¥98000/台

  • 产品特点

    1、锯片可以摆成45度和90度,带原装500锯片2张;

    2、床身采用国标槽钢焊接而成,焊后经退火处理;

    3、安全护罩在切割时自动闭合;

    4、摆角、锁紧装置均由电磁阀自动控制,简单实用、安全可靠。

  • 获取厂家底价
  • 优势:高速精密 丨 超长寿命 丨 安全稳定 丨 质保十年

机械用途

本机主要用于铝合金幕墙料,窗料的切割下料,亦可用于塑料型材的切割下料。

本机使用硬质合金锯片,外径可达Φ 550mm,线速度高,加工精度高。机床工作时,两锯头锯片可同时进行切割,亦可单独切割。锯头可摆成外角 45°及 90°两种角度,因而更适合铝门窗、铝幕墙料的切割。
金立星A数控外摆双头锯JLX22L-500C-4500

产品特点

1.锯片可以摆成 45 度和 90 度,只需点击触屏上对应的文字即可,角度调节时会自动打开夹紧气缸,角度到位后会自动夹紧。

2.机床的床身采用国标槽钢焊接而成,焊后经退火处理,保证了床身有足够的刚性和稳定性。床身上的方形直线导轨精密装配,保证了机床的使用精度与耐用度。

3.进行角度锯切时,为实现长度与 90度切割时相等,必需使锯片中心与摆角中心重合,因而锯片无论怎样变化角度,工作台上切割点的位置始终不变。这样,角度切割时工件的长度与90度切割时工件的长度相等。当产生一定误差时,误差值可以通过试切测出。而这个误差值,对每台机床来说都是一个定值,可根据90度切割时的长度,加上或减去这个误差值来决定角度切割时右机头准确位置。

4.安全护罩在切割时自动闭合,以保证切割工件时操作工人的安全。

5.电器部分由独立电器柜和控制箱组成,操作简单实用,安全可靠。

6.摆角、锁紧装置均由电磁阀自动控制,简单实用、安全可靠。

产品参数

锯切长度

350mm-4500mm

锯切宽度×高度

175mm×175mm
Φ550锯片:175mm×175mm
标配Φ500锯片:150mm×175mm

切割角度(b×h)

Φ550锯片:45度时高度175mm
Φ500锯片:45度时高度150mm

主电机功率 2.6kw×2台

主电机转速

2840r/min

使用锯片尺寸

Φ 550×Φ 30×120T
Φ 500×Φ 30×120T(T表示锯齿)

锯片可摆动角度 90°及外摆45°

锯片进给速度

0-3m/min

锯片返回速度

2-3m/min

工作气压 0.6-0.8Mpa
工作电压 380V-50Hz
外形尺寸(长×宽×高) 6100×1560×1700mm
机床重量 1990kg

产品图片

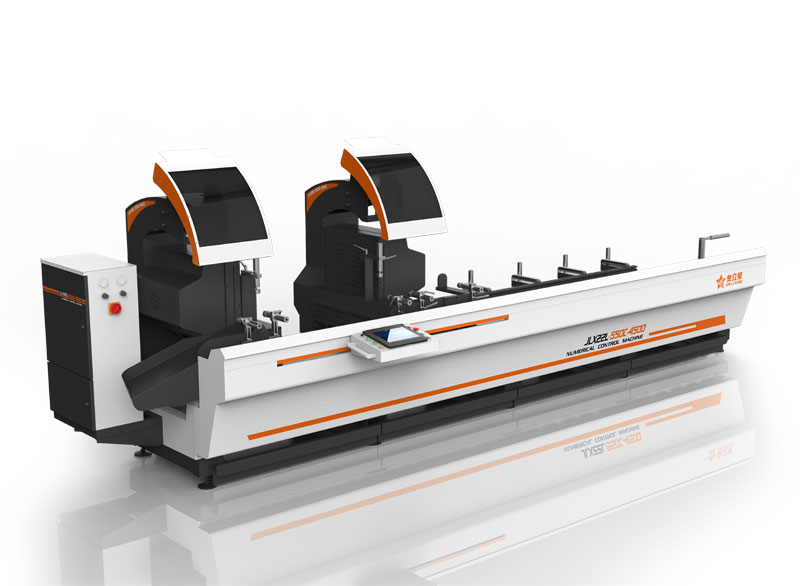

金立星A数控外摆双头锯JLX22L-500C-4500

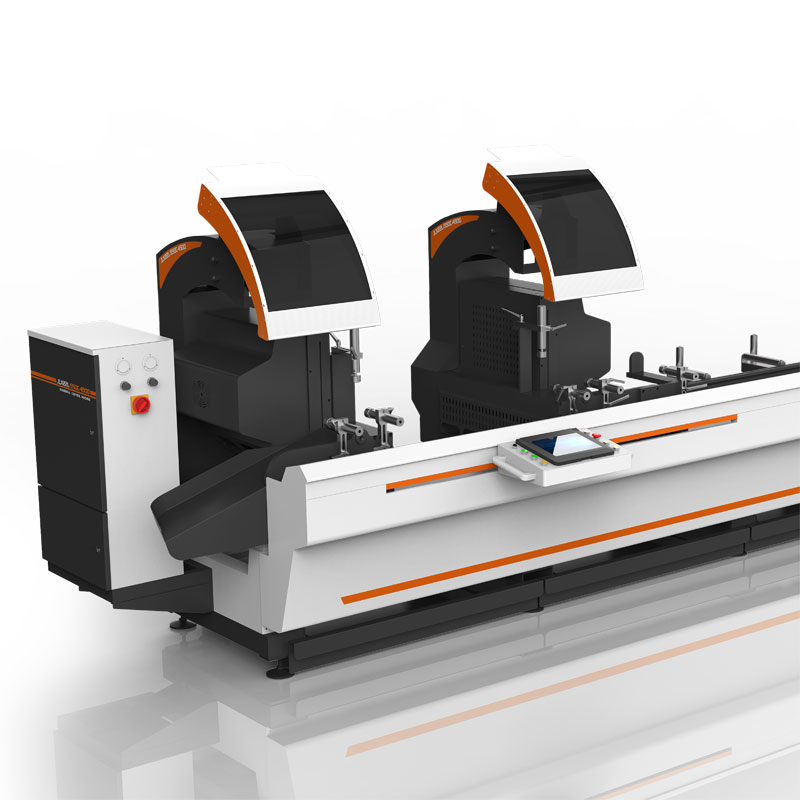

金立星A数控外摆双头锯JLX22L-500C-4500

机床安装

机床运到使用地点后,经全面检查,若无损坏,即可进行安装。

1. 机床若安装在混凝土地面上,不作专用基础,先将机床放在地面上,然后利用床身的调节螺栓,将机床调节至水平。水平调节好后可用爆炸螺丝将机床固定。

2. 机床使用 380v 三相电源,用户需自备 15A 空气开关,机床额定负载为6kw,引入导线截面积不小于 4mm,机床按规定需接地,接地电阻必须符合国家规定,大于 5 欧姆。

3. 机床的气源压力不低于 0.6Mpa,额定气压要保持在 0.6-0.8Mpa 之间,气源接入可使用 8 毫米耐压气管或橡胶管。

机床操作

1、机床调试前,必须检查空压缩机的启动压力为0.6Mpa-0.8Mpa,低于0.6Mpa时,必须调节空压力机的启动压力。检查各润滑部位的润滑情况及油壶内的油量。

2、接通气源,检查工作气压是否达到0.6-0.8Mpa。否则需进行调节。

3、合上电闸,打开机床电源开关,如果指示灯(或触摸屏)亮一下就灭了,说明相序不对,需要更改三条火线中任意两条,触摸屏正常显示如下图。

注:本机带有缺相,断相保护器,免去电机反转带来的危害。
